确定焊管基本尺寸与形状有哪些方面?

时间: 2021-04-13 09:51:24来源: 江苏欧奇斯特钢管有限公司

确定焊管基本尺寸与形状有哪些方面?(1)圆→圆。通过对定径圆孔型轧辊的调整,将出挤压辊后不规整的待定径圆管调整为横断面形状和尺寸都合格的成品圆管。衡量圆管圆度不仅要看实际公差带的分布,还要看管子的椭圆...

确定焊管基本尺寸与形状有哪些方面?

(1)圆→圆。通过对定径圆孔型轧辊的调整,将出挤压辊后不规整的待定径圆管调整为横断面形状和尺寸都合格的成品圆管。衡量圆管圆度不仅要看实际公差带的分布,还要看管子的椭圆度。一般规定椭圆度为偏差的80%。实践中,有些焊管虽然没有超差,但超过椭圆度公差,或者公差带以及接近值,同样需要进行调整。

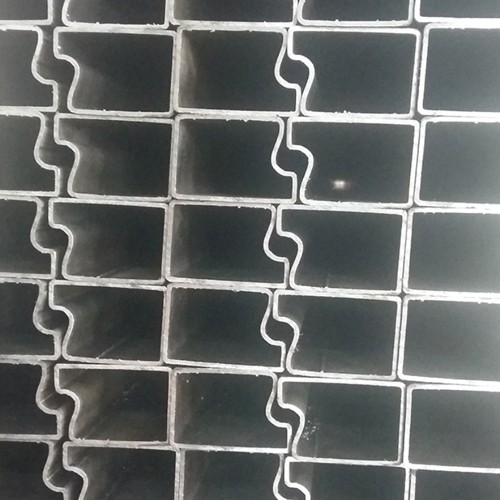

(2)圆→方(异)。即由圆管变为异型管,通过对异形孔型轧辊进行调整,将出挤压辊后横断面为圆的焊管,调整为横断面形状各异、尺寸各异的异型管,如方管、矩形管、椭圆管、D型管等。其实,无论多么复杂的异型管、调整过程不外乎围绕面、角、形及公差进行。

①面:包括平面和弧面,要求纵看不能有波浪、勒痕、竹节,横看弧面必须圆滑无棱角,平面无凹凸。

②角:一是指焊管面与面交汇处的尖角形状、大小及对称,二是指焊管面与面之间的夹角。以方矩管为例,无特别要求时一般规定外圆角r=1.5t,面与面夹角β=90°±1°。

③形:指圆变异形焊管的外貌,例如方矩管,看上去必须形状规整、面平角尖、棱角清晰,不允许出现菱形、梯形、凹凸、弯曲扭转等。

④公差:就方矩管而言,包括宽度、高度、角度、直度、对角线、r角、平行度、焊缝位置(如无特殊要求)、内毛刺高度以及管壁厚度等方面,都属于定径工艺需要控制的范畴。

(3)方→方。在直接成异工艺中,对出挤压辊后尺寸与形状都不符合标准要求的异型管,通过调整异型轧辊,使形状与尺寸公差均达到要求。
